國巨薄膜精密電阻RT1206BRA07、RT1206BRB07、RT1206BRC07、RT1206BRD07、RT1206BRD10、RT1206BRD13、RT1206BRE07系列介紹

發布時間：2025-07-31 品牌：國巨(YAGEO) 瀏覽量：11

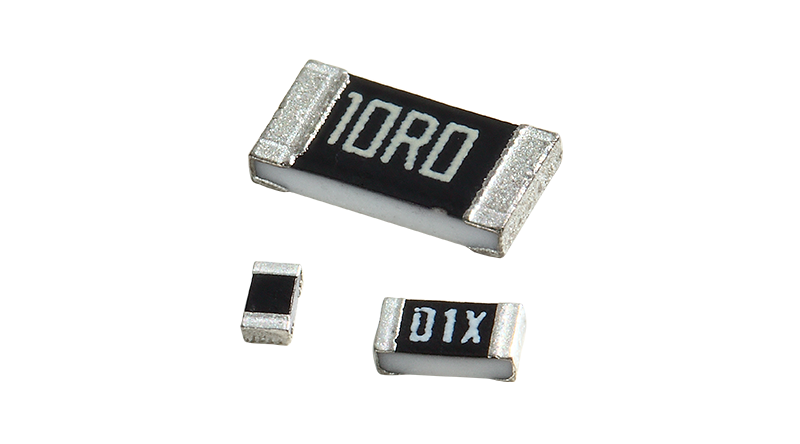

國巨（YAGEO）RT1206系列是采用先進濺射（Sputtering）薄膜工藝制作的1206尺寸高精密貼片電阻。該系列在普通工業級RT1206平臺基礎上，通過不同的后綴（A/B/C/D/E）區分阻值范圍、溫度系數（TCR）和負載壽命等級，可為精密測量、高階電源、汽車電子及工業控制等場景提供ppm級穩定性。今天，南山電子介紹一下國巨薄膜精密電阻RT1206BRA07、RT1206BRB07、RT1206BRC07、RT1206BRD07、RT1206BRD10、RT1206BRD13、RT1206BRE07系列。



系列速查表



| 系列 | 精度 | 典型 TCR | 阻值范圍* | 關鍵差異 | 推薦應用 |

|---|---|---|---|---|---|

| RT1206BRA07 | ±0.1 % | ±5 ppm/°C | 10 Ω – 100 kΩ | 最低 TCR、基準級 | 精密 ADC 分壓、醫療儀器 |

| RT1206BRB07 | ±0.1 % | ±10 ppm/°C | 10 Ω – 200 kΩ | 通用精密 | 工業傳感器、電橋 |

| RT1206BRC07 | ±0.25 % | ±15 ppm/°C | 1 Ω – 330 kΩ | 成本/性能平衡 | 伺服驅動、電源反饋 |

| RT1206BRD07 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 標準精密 | 汽車 BCM、電池采樣 |

| RT1206BRD10 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 同 BRD07，無鉛端接 | 綠色制造、大批量 |

| RT1206BRD13 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 同 BRD07，抗硫化鈍化 | 汽車引擎艙、高硫環境 |

| RT1206BRE07 | ±1 % | ±50 ppm/°C | 1 Ω – 3 MΩ | 最高阻值擴展 | 通用信號鏈、消費電子 |

*實際阻值以在產料號為準，優先提供E-96/E-24標準值。



核心規格

•封裝尺寸：3.2mm×1.6mm（1206）

•額定功率：0.25W（70°C）

•最大工作電壓：200V

•工作溫度：-55°C~+155°C

•負載壽命：ΔR/R≤0.1%@70°C、1000h

•重量：≈10mg/顆，適合高速貼片



技術亮點

1.薄膜濺射工藝：實現±0.01%級別阻值精度與ppm/°C級溫漂。

2.超低噪聲：<-40dB的電流噪聲，適合高解析度信號鏈。

3.抗硫化設計（BRD13）：通過AEC-Q200抗硫化測試，105°C/750hΔR/R≤2%。

4.綠色合規：全部型號滿足RoHS、REACH、無鹵要求，BRD10采用100%無鉛端接。



典型應用

1. 醫療與生命科學

   • 12 導聯心電圖機：前端差分放大器匹配電阻網絡，要求 ±0.1 %、≤5 ppm/°C，通常采用 RT1206BRA07。

   • 便攜式血糖儀校準板：內部基準分壓，使用 RT1206BRB07 10 kΩ 實現 0.05 % 系統精度。

   • PCR 基因擴增儀：溫度梯度檢測電橋，需要 0.1 % 精度與低 TCR，選用 RT1206BRC07 100 kΩ。



2. 汽車電子

   • 新能源汽車 BMS（電池管理系統）：

     – 單體電芯電壓采樣，使用 RT1206BRD13 1 kΩ/10 kΩ，利用其抗硫化特性應對引擎艙高硫環境。

     – 高壓絕緣檢測橋臂，使用 RT1206BRD07 499 kΩ 兩只配對，保證 0.5 % 精度。

   • LED 矩陣前大燈：電流檢測 0.1 Ω 精密分流，采用 RT1206BRE07 四并聯實現大功率均流。



3. 工業與過程控制

   • 4-20 mA 環路溫度變送器：傳感器激勵與信號調理，選 RT1206BRB07 2 kΩ/20 kΩ 做零點和滿度校準。

   • PLC AI 模塊：±10 V 輸入分壓網絡，使用 RT1206BRC07 精度 0.25 %，保證 16-bit ADC 線性度。

   • 伺服驅動器電流采樣：高邊檢流 100 mΩ 級金屬箔 + RT1206BRD07 100 kΩ 反饋電阻，實現 <1 % 電流環精度。



4. 測試與計量儀器

   • 六位半數字萬用表：內部 10 V 參考分壓，使用 RT1206BRA07 90 kΩ+10 kΩ 分壓，10 ppm/°C 以內漂移。

   • 源測量單元（SMU）：電流采樣電阻陣列，采用 RT1206BRB07 1 kΩ/10 kΩ 多組并聯，保持 <20 ppm 溫漂。

   • 便攜式示波器探頭校準盒：衰減網絡 10:1 精密電阻對，選 RT1206BRA07 9 MΩ+1 MΩ 匹配對。



5. 通信與數據中心

   • 25 Gbps SFP28 光模塊：激光偏置電流監測，使用 RT1206BRD10 20 Ω 無鉛端接，滿足 RoHS 與長期可靠性。

   • PoE 以太網交換機：48 V 端口電流檢測，采用 RT1206BRE07 0.1 Ω 四并聯，兼顧功率與成本。



國巨薄膜精密電阻型號推薦
RT1206BRA07100RL RT1206BRD0730K9L RT1206BRE071R87L RT1206BRB07536RL RT1206BRD079K65L
RT1206BRB0753R6L RT1206BRC07118KL RT1206BRC07237RL RT1206BRE0721R5L RT1206BRC076K81L
RT1206BRC07187KL RT1206BRD079K76L RT1206BRB07681KL RT1206BRD0733K2L RT1206BRE07365RL
RT1206BRE0788R7L RT1206BRD074R7L RT1206BRC0749R9L RT1206BRC076R19L RT1206BRE072K49L
RT1206BRB07487KL RT1206BRD073R83L RT1206BRD071K3L RT1206BRD074K42L RT1206BRE0744K2L
RT1206BRB071K33L RT1206BRE07976KL RT1206BRD0721R5L RT1206BRB072KL RT1206BRB07340RL



選型建議

1.若系統需0.01%精度或ppm級溫漂，優先BRA07；

2.汽車或高硫環境，直接選BRD13；

3.大批量、成本控制且只需0.5%精度，選BRD07/BRD10；

4.阻值>1MΩ時，BRE07是系列內唯一可供應到3MΩ的型號。



獲取與支持

•數據手冊：可在YAGEO官網或授權分銷商平臺下載完整規格書與可靠性報告。

•樣品申請：通過南山電子等授權渠道可快速獲取免費樣品與技術支持。



國巨RT1206系列以“精度-穩定性-可靠性”三維優勢，為工程師提供從實驗室到車規量產的一站式薄膜電阻解決方案。
