長晶科技BC807系列三極管BC807-16、BC807-25、BC807-40選型資料

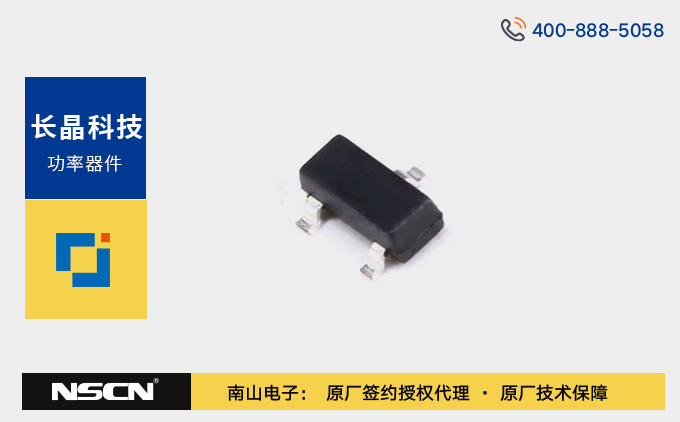

江蘇長晶電子科技有限公司（CJ）推出的BC807系列是一款基于 PNP結構的三極管，采用 SOT-23 封裝形式，具有優良的電流放大特性和高的電氣耐壓能力。BC807系列三極管包含BC807-16、BC807-25、BC807-40三個子型號，核心差異在于直流電流增益（hFE）的范圍，可滿足不同場景下對電流放大能力的需求，廣泛應用于開關和線性放大應用。
關鍵電氣參數（共性）：
BC807系列各型號在核心電氣參數上保持一致，具體如下：
- 集電極 - 基極電壓（VCBO）：-50V；
- 集電極 - 發射極電壓（VCEO）：-45V；
- 發射極 - 基極電壓（VEBO）：-5V；
- 集電極電流（IC）：-500mA（持續工作最大電流）；
- 集電極耗散功率（PC）：300mW；
- 結到環境熱阻（RΘJA）：417℃/W；
- 工作結溫與存儲溫度范圍（TJ, Tstg）：-55~+150℃，適應寬溫環境。
子型號差異：
BC807 系列的三個子型號核心差異在于直流電流增益（hFE）的范圍，具體分類如下（測試條件均為 VCE=-1V，IC=-100mA）：
此外，當 IC=-500mA、VCE=-1V 時，三個型號的 hFE 最小值均為 40，確保大電流下的放大能力穩定性。
| 型號 | hFE 范圍 | 典型值 (@100mA,1V) | 標識代碼 |
|---|---|---|---|
| BC807-16 | 100-250 | 100 | 5A |
| BC807-25 | 160-400 | 160 | 5B |
| BC807-40 | 250-600 | 250 | 5C |
典型應用場景：
- 音頻放大電路：憑借100MHz的特征頻率和穩定的hFE，可作為小信號音頻放大的驅動級；
- 開關電路：低飽和電壓使其適合作為功率開關，控制繼電器、LED 等負載；
- 電平轉換電路：PNP 結構配合互補的 NPN 型號 BC817，可實現不同電壓域的信號轉換；
- 電源管理模塊：在低壓差線性穩壓器（LDO）或電池保護電路中作為調整管，利用寬溫特性適應復雜環境；
- 工業控制單元：-55~+150℃的工作溫度范圍，滿足工業設備的嚴苛環境要求。
長晶科技BC807系列三極管以SOT-23封裝為基礎，兼具小巧體積與穩定性能，通過hFE參數的分級（BC807-16/25/40）為不同電流放大需求提供了精準選型方案。其寬電壓范圍、中等功率及寬溫特性，使其在消費電子、工業控制、電源管理等領域具備廣泛適用性。
南山電子是長晶科技原廠授權代理商，代理銷售長晶科技全系列產品。歡迎咨詢選購長晶科技BC807系列三極管，如需產品詳情、選型指導或樣品申請，請聯系網站在線客服。
