君耀TVS管LCE系列——為高速信號鏈路量身定制的低電容浪涌保護方案

發布時間：2025-07-24 品牌：君耀電子(BK) 瀏覽量：35

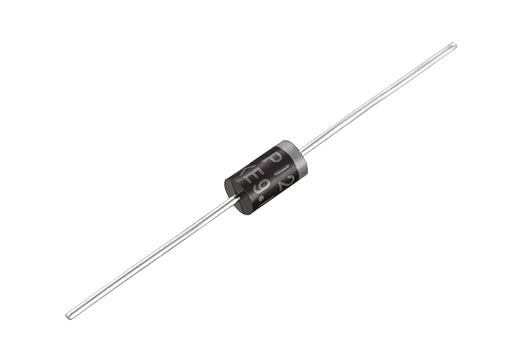

LCE系列是君耀TVS產品線中專為“高頻數據線路”開發的一款低電容、高功率瞬態電壓抑制二極管（TVS）。它在保持1.5kW（10/1000μs）高浪涌吸收能力的同時，將典型電容壓縮到≈100pF，兼顧了“防雷”與“信號完整性”兩大需求。可以說，君耀TVS管LCE系列是為高速信號鏈路量身定制的低電容浪涌保護方案。



核心特性

1.低電容：≈100pF，適用于USB2.0、RS-485、CAN-FD、車載以太網等中高碼率總線。

2.高浪涌：峰值脈沖功率1.5kW（10/1000μs），滿足IEC61000-4-5二級浪涌測試。

3.響應快：雪崩擊穿機制，鉗位動作時間<1ns，可有效抑制ESD/EFT瞬變。

4.封裝靈活：提供DO-15、DO-201軸向引線及SMB-J等貼片封裝，兼顧手工焊接與SMT批量生產。

5.電壓譜廣：工作電壓VRWM覆蓋5V–170V主流檔位，可按客戶需求延伸。

6.綠色合規：通過UL497B、IEC61643-321、ISO7637、RoHS/REACH等認證。



工作原理

正常狀態下TVS呈高阻，線路電容≈100pF，對信號衰減和眼圖影響極小；當瞬態過壓達到擊穿電壓VBR時，器件雪崩導通，瞬間把浪涌電流泄放到地，并把電壓鉗位在Vc（典型<1.3×VRWM），從而保護后級IC。脈沖結束后TVS自動恢復高阻，可重復使用。



典型應用

•智能電表/水表/熱表RS-485、M-Bus接口

•車載娛樂與ADAS的CAN、LIN、FlexRay總線

•工業相機、PLC、伺服驅動的通信鏈路

•安防攝像頭、PoE供電端口

•儀器儀表模擬輸入、USB2.0OTG端口



君耀TVS型號推薦
LCE12A LCE26A LCE10A LCE11A LCE13A
LCE14A LCE15A LCE16A LCE17A LCE18A
LCE20A LCE22A LCE24A LCE28A LCE6.5A
LCE7.0A LCE7.5A LCE8.0A LCE8.5A LCE9.0A



使用與布局建議

1.布線：TVS盡可能靠近接口或連接器，縮短引線電感。

2.接地：采用完整接地平面，泄放路徑阻抗<0.1Ω。

3.退耦：可與PPTC或ESD陣列組成二級保護，提升系統余量。

4.焊溫：回流焊峰值溫度≤260℃，10s以內；手工焊350℃，3s以內。



交付與支持

•標準料號常備庫存，可接受編帶/托盤及最小包裝訂購。

•支持定制擊穿電壓、電容值及封裝形式。

•提供第三方浪涌測試報告、IBIS模型及FAE現場支持。



憑借“1.5kW高功率+100pF低電容”的獨特組合，君耀LCE系列已成為車載、工業與智能儀表工程師在“高速信號防雷”場景下的首選器件。
