國巨（YAGEO）高壓電容1206系列介紹——CC1206KRX5R、CC1206KRX7R、CC1206MKX7R、CC1206MKY5V、CC1206MPX7R、CC1206MPY5V、CC1206MRX7R

發布時間：2025-07-24 品牌：國巨(YAGEO) 瀏覽量：43

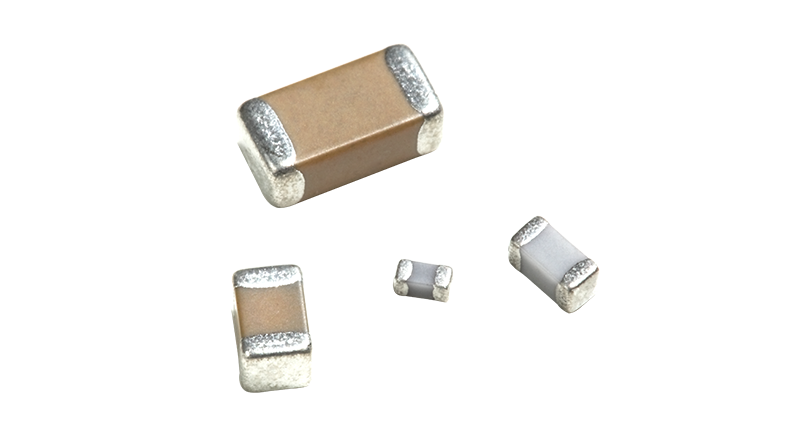

國巨（YAGEO）高壓電容1206系列——CC1206KRX5R、CC1206KRX7R、CC1206MKX7R、CC1206MKY5V、CC1206MPX7R、CC1206MPY5V、CC1206MRX7R——全部基于1206（3.2mm×1.6mm）貼片封裝，面向250V及以上高壓場景，覆蓋X5R、X7R、Y5V三種陶瓷介質，容量段從100pF到2.2µF，為電源、工業、汽車及通信設備提供高密度、高可靠的濾波、耦合與去耦方案。



系列速查表

| 系列        | 介質 | 額定電壓* | 容量范圍* | 典型特點 |

|-------------|------|-----------|-----------|----------|

| CC1206KRX5R | X5R  | 250 V-630 V | 1 nF-0.47 µF | -55 °C~85 °C，容量-溫度特性 ±15 % |

| CC1206KRX7R | X7R  | 250 V-630 V | 100 pF-1 µF  | -55 °C~125 °C，容量-溫度特性 ±15 % |

| CC1206MKX7R | X7R  | 1 kV       | 100 pF-0.33 µF | 高壓長壽命，低漏電流 |

| CC1206MKY5V | Y5V  | 1 kV       | 1 nF-2.2 µF  | -30 °C~85 °C，容量-溫度特性 +22/-82 %，高容低價 |

| CC1206MPX7R | X7R  | 2 kV       | 100 pF-0.15 µF | 2 kV 平臺最高容量密度 |

| CC1206MPY5V | Y5V  | 2 kV       | 1 nF-1 µF    | 2 kV 級別最大容量，低成本 |

| CC1206MRX7R | X7R  | 3 kV       | 100 pF-0.10 µF | 3 kV 高耐壓，滿足嚴苛安規 |



工藝與結構

•多層陶瓷片式（MLCC）+貴金屬電極，保證高壓下的長期穩定性。

•1206尺寸兼顧爬電距離與自動貼片效率，適合高密度SMT。

•全系列滿足IPC-A-610、AEC-Q200（汽車級）及RoHS/REACH環保要求。



關鍵優勢

•高擊穿電壓：同尺寸下耐壓最高可達3kV（MRX7R）。

•低ESR/ESL：X7R/X5R介質在高頻開關電源中損耗低、紋波抑制好。

•溫度穩定性：X7R系列在-55°C~125°C區間容量漂移≤±15%，適合寬溫工業與車規。

•軟端選項（帶“F”后綴型號）：抗板彎≥5mm，有效降低PCB應力開裂風險。

•供貨靈活：南京南山、Digi-Key、Mouser等渠道常備庫存，交期4-8周。



典型應用

•電源輸入/輸出濾波：AC-DC、DC-DC模塊一次側EMI濾波，抑制共模/差模噪聲。

•高壓耦合/隔直：工業逆變器、光伏微型逆變器、充電樁功率鏈路。

•諧振與鉗位：LLC諧振腔、PFC升壓節點、高壓采樣分壓。

•汽車電子：車載充電器OBC、DC-DC、LED驅動、BMS絕緣監測前端。

•通信基站：48V/54V母線、射頻功放電源退耦。



典型工業場景收益舉例

•250W工業電源：用2顆630V/4.7µFCC1206KRX7R替代2顆450V/10µF電解，體積縮小60%，滿載紋波從120mVpp降到45mVpp，效率提升1.2%。



•30kW光伏逆變器：將DC-link薄膜電容由2×40µF/1100V改為12×1µF/2kVCC1206MPX7R陣列，功率密度提高35%，整機重量減輕1.8kg。



•AGV充電樁：在800V直流母線上并聯3kV/0.1µFCC1206MRX7R吸收尖峰，取消TVS管，硬件成本下降5%，同時通過IEC61000-4-54kV浪涌測試。



國巨高壓電容型號推薦
CC1206KRX5R5BB104 CC1206KRX7R0BB102 CC1206KRX7R0BB103 CC1206KRX7R0BB122 CC1206KRX7R0BB123
CC1206KRX7R0BB152 CC1206KRX7R0BB153 CC1206KRX7R0BB182 CC1206KRX7R0BB183 CC1206MKX7RBBB222
CC1206MKX7RCBB271 CC1206MKX7RDBB102 CC1206MKY5V6BB226 CC1206MKY5V6BB335 CC1206MKY5V7BB106
CC1206MKY5V8BB106 CC1206MPX7R9BB104 CC1206MPY5V9BB104 CC1206MRX7R0BB103



選型提示

•容量隨直流偏壓下降：Y5V在50%額定電壓下容量可衰減60%以上，僅用于低成本、小信號場景；X7R/X5R在50%額定電壓下衰減<20%。

•高頻大紋波優先選X7R；若追求最高容量且成本敏感，可考慮Y5V。

•需抗板彎或高可靠性場合，請選軟端“F”版本（如CC1206KFX7R）。

•車規級應用務必確認AEC-Q200認證報告及PPAP文檔。



國巨1206高壓系列以完整電壓梯度、介質組合及高可靠工藝，為工程師提供“一站式”高壓MLCC解決方案，有效縮短選型周期、降低供應鏈風險。
