君耀TVS家族中的ATS/ATS-2CF系列--專門針對汽車及工業

發布時間：2025-07-23 品牌：君耀電子(BK) 瀏覽量：53

君耀TVS家族中的ATS/ATS-2CF系列是專門針對汽車及工業等嚴苛浪涌環境開發的高功率瞬態電壓抑制器（TVS）。今天，南山電子從“產品定位—家族概覽—明星型號—應用場景—選型建議”五個維度，為您一次性梳理該系列的核心信息。ATS系列屬于君耀“車規級大功率TVS”陣營，主打1）AEC-Q101認證、2）10kW級峰值脈沖功率、3）亞皮秒級響應速度三大賣點，面向12V/24V/48V車載網絡、電機驅動、充電樁、工業控制等高壓浪涌場景。



家族成員一覽

1.ATS（基礎系列）

•功率：6600W（10/1000µs波形）

•電壓范圍：10V–43V

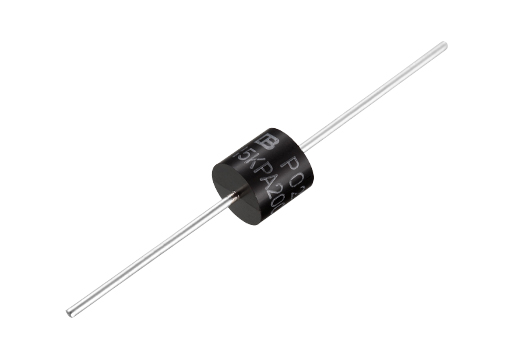

•封裝：R-6/P600

•特色：成本優化，適合常規拋負載（Load-Dump）防護



2.ATS-2CF（高功率“CF”衍生系列）

•功率：10000W（同上波形）

•封裝：P600（R-6兼容，散熱片友好）

•響應時間：典型<1ps（規格書極限值）

•阻燃等級：UL94V-0，符合IEC61000-4-2空氣/接觸30kV靜電測試

•電壓范圍：14V–43V常規檔位（36V典型值型號ATS36C-2CF/B已量產）



典型應用示例

•新能源整車：12V/24V電池管理系統的Load-Dump、Jump-Start、Jump-Boost浪涌吸收

•充電樁：CAN/RS485通信口及輔助電源24V線對地保護

•工業伺服：48V母線及編碼器接口雷擊浪涌二級防護（GDT+TVS兩級方案）

•車載USB/Type-C：在24V系統下為5V供電口提供反向拋負載36V保護



君耀TVS型號推薦
ATS16A ATS24C ATS30A ATS36C ATS16C
ATS20A ATS20C ATS22A ATS22A-2CF ATS22C
ATS22C-2CF ATS24A ATS24A-2CF ATS24C-2CF ATS26A
ATS26A-2CF ATS26C ATS26C-2CF ATS28A ATS28A-2CF
ATS28C ATS28C-2CF ATS30A-2CF ATS30C ATS30C-2CF
ATS33A ATS33A-2CF ATS33C ATS33C-2CF ATS36A
ATS36A-2CF ATS36C-2CF ATS40A-2CF ATS40C-2CF



選型與設計小貼士

1.計算余量：以24V系統為例，Vrwm≥24V×1.1≈26.4V，故優先選28V或33V檔。

2.封裝散熱：P600銅腳可配合10mm×10mm鋁散熱片，將10kW脈沖溫升控制在ΔT<40℃。

3.布局走線：TVS距受保護端口≤10mm，走線寬≥1mm，回路面積最小化，可額外降低鉗位電壓3–5%。

4.認證捷徑：若項目需ISO7637-2Pulse5a/b認證，可直接引用ATS-2CF的AEC-Q101測試數據，節約2-3周驗證周期。



君耀ATS/ATS-2CF系列用10kW級硅芯片、P600散熱友好封裝和AEC-Q101車規背書，為汽車及工業接口提供“快、狠、穩”的瞬態電壓抑制方案，是12V-48V系統拋負載與雷擊浪涌的首選安全閥。
