友順科技U74HC373鎖存器替代TI SN74HCT373PWR的可行性分析
在數字電路設計中，D型鎖存器作為數據暫存與總線驅動的關鍵器件，其兼容性與性價比備受關注。TI（德州儀器）的SN74HCT373PWR是74HC系列經典產品，而國產知名品牌UTC友順科技的U74HC373 作為同類型CMOS器件，憑借參數兼容、性能優化及成本優勢，成為替代方案的理想選擇。本文將詳細解析U74HC373對SN74HCT373PWR的替代可行性。
（一）電氣特性
-
工作電壓范圍：
SN74HCT373PWR 的工作電壓為 4.5V~5.5V，而 U74HC373 支持 2V~6V，覆蓋前者電壓區間的同時，兼容更低或更高電壓場景（如 2.5V/3.3V 系統或 5V 傳統電路），靈活性更強。
-
傳播延遲：
SN74HCT373PWR 的傳播延遲典型值為 25ns，而 U74HC373 在 4.5V 下的傳播延遲典型值僅 15ns（最大值 30ns），在 5V 標準電壓下速度提升約 40%，更適合高頻數據傳輸場景。
-
溫度范圍與可靠性：
兩者工作溫度均為 - 40°C~+85°C，滿足工業級應用需求；U74HC373 的絕對最大額定值（如電源電壓 - 0.5V~7V）與 SN74HCT373PWR 相當，確保電路安全性。
（二）功能架構
-
邏輯功能一致性：
兩者均為八通道 D 型透明鎖存器，當鎖存使能（LE）為高電平時進入透明模式，輸出隨輸入數據（D0~D7）實時更新；當輸出使能（OE）為低電平時數據輸出，OE 為高電平時進入高阻態，功能表完全一致。
-
輸出驅動能力：
U74HC373 可驅動 15 個 LSTTL 負載，與 SN74HCT373PWR 的驅動能力相當，滿足總線驅動需求；三態輸出特性支持多器件并聯，適配復雜電路拓撲。
（三）封裝兼容性
-

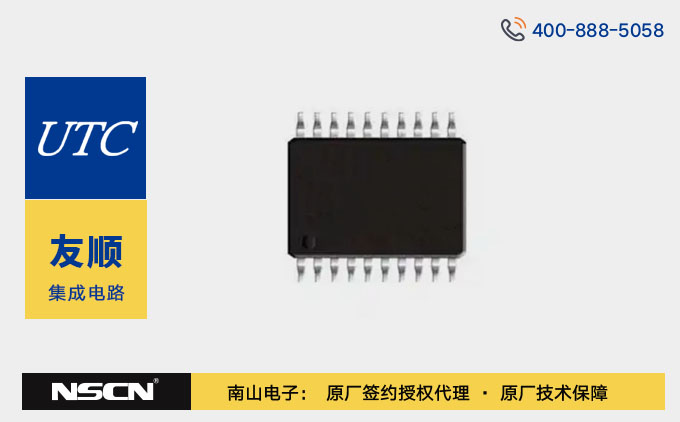

U74HC373 擁有與 SN74HCT373PWR 相同的 TSSOP-20 封裝，無需修改 PCB 布局。
（四）典型應用適配性
U74HC373 與 SN74HCT373PWR 均適用于：
- 微處理器系統的數據總線鎖存（如 8051、AVR 單片機）；
- 工業控制中的信號暫存與緩沖；
- 顯示驅動電路（如 LED/LCD 接口數據鎖存）；
- 存儲器擴展電路（地址 / 數據總線隔離）。
U74HC373引腳配置：
UTC友順科技的U74HC373在功能、封裝和性能上完美匹配TI SN74HCT373PWR，且具備更寬的工作電壓范圍和更優的開關特性。其國產化優勢為工程師提供了高性價比、供應鏈可靠的替代選擇，尤其適用于工業控制、通信設備和消費電子中的總線驅動場景。
南山電子是UTC友順科技授權代理商，歡迎咨詢選購友順科技U74HC373鎖存器，如需產品詳情、選型指導或樣品申請，請聯系網站客服。
